Pourquoi la précision des éprouvettes est-elle importante pour le pipetage et l’automatisation des laboratoires ?

Les exigences dimensionnelles doivent donc être adaptées aux équipements avec lesquels le produit sera utilisé.

La précision de fabrication devient particulièrement importante lorsque des milliers de tubes doivent être manipulés de manière identique au cours de processus répétitifs.

Pourquoi les dimensions des éprouvettes sont-elles importantes pour l’automatisation ?

Les systèmes automatisés fonctionnent sur la base de positions et de dimensions définies.

Le diamètre extérieur du tube, sa hauteur, la géométrie du fond ou encore la forme de son bord supérieur peuvent influencer son positionnement dans :

• les racks ;

• les systèmes de transport ;

• les modules de tri ;

• les dispositifs de préhension ;

• les postes automatisés de pipetage.

Il n’existe pas une tolérance universelle applicable à toutes les installations.

Certaines applications acceptent des variations relativement importantes, tandis que d’autres nécessitent des tolérances beaucoup plus étroites.

L’essentiel est donc de garantir une géométrie répétable et compatible avec les exigences du système dans lequel l’éprouvette sera utilisée.

Les éprouvettes destinées à des applications automatisées doivent notamment conserver des dimensions suffisamment constantes d’un lot de production à l’autre.

Comment le retrait du plastique influence-t-il la géométrie ?

Pendant le moulage par injection, le polymère se contracte en refroidissant.

L’importance de ce retrait dépend notamment :

• du type de polymère ;

• du grade de matière ;

• de la géométrie de la pièce ;

• de l’épaisseur des parois ;

• de la température du moule ;

• de la pression de maintien ;

• du refroidissement.

Le polypropylène, utilisé par Noex pour plusieurs modèles d’éprouvettes, présente un comportement de retrait différent de celui du polystyrène.

Il n’est donc pas possible d’appliquer une seule valeur de retrait à tous les tubes de laboratoire.

Un refroidissement non uniforme peut également favoriser l’apparition de déformations telles qu’une ovalisation ou un gauchissement.

Dans une application automatisée, ces déformations peuvent affecter le positionnement du tube dans son support ou modifier son alignement par rapport à un module de pipetage.

La conception du moule et de son circuit de refroidissement joue donc un rôle important dans la stabilité dimensionnelle du produit fini.

Pourquoi la qualité de la surface intérieure est-elle importante ?

La surface intérieure d’une éprouvette entre directement en contact avec l’échantillon, le réactif ou le liquide transféré.

Une surface régulière et exempte de défauts facilite l’utilisation du tube et réduit les zones susceptibles de retenir localement du liquide ou des résidus.

L’importance de cette rétention dépend toutefois fortement :

• du polymère ;

• des propriétés du liquide ;

• de la tension superficielle ;

• de la géométrie du tube ;

• du protocole de pipetage.

Il serait donc trop général d’affirmer qu’une petite irrégularité de surface entraîne nécessairement une erreur volumétrique importante.

Pour les applications exigeantes, le choix du matériau et la qualité de moulage doivent être évalués en fonction du protocole analytique concerné.

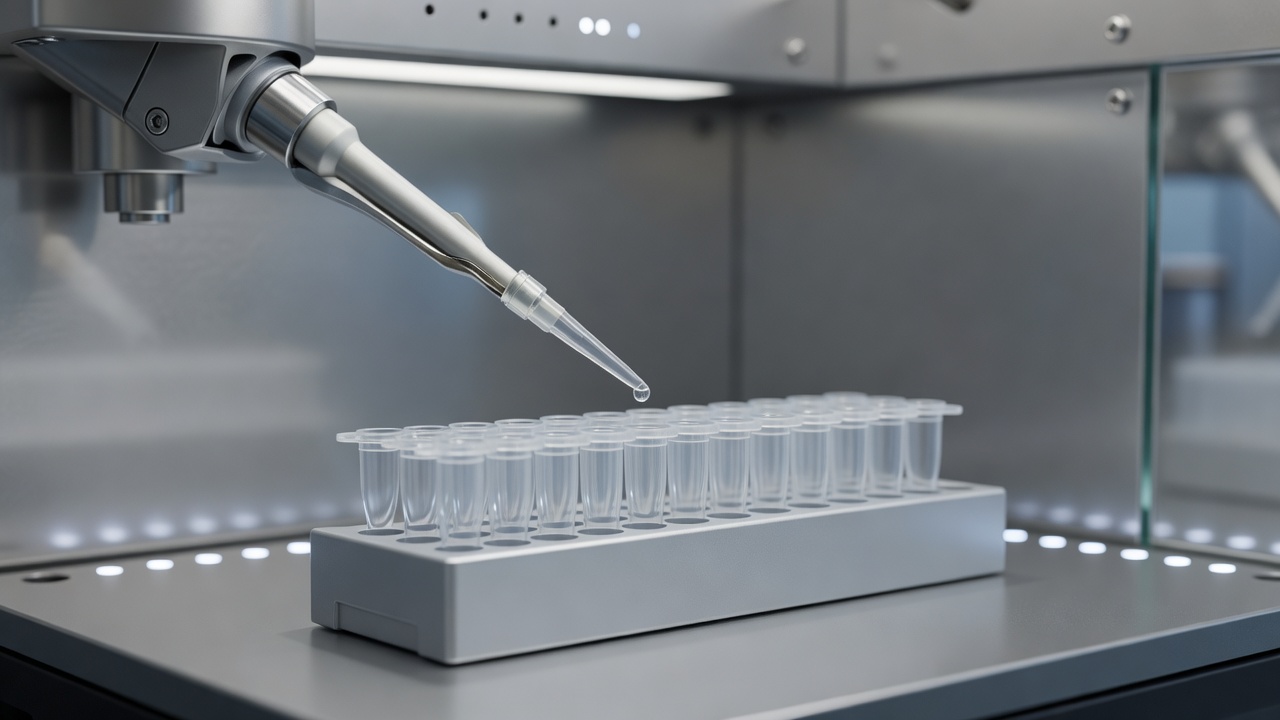

Quel rôle joue la géométrie dans le pipetage automatisé ?

Dans un système automatisé, l’embout ou l’aiguille de pipetage doit pouvoir atteindre une position suffisamment prévisible par rapport au liquide.

La géométrie du tube peut donc influencer :

• la profondeur d’aspiration ;

• le volume résiduel accessible ;

• le positionnement du liquide ;

• la détection du niveau ;

• la distance entre l’embout et les parois.

La forme du fond joue ici un rôle particulièrement important.

Un fond rond, conique ou plat peut être adapté à des opérations différentes.

La compatibilité doit donc être vérifiée avec l’équipement et le protocole utilisés plutôt que déterminée uniquement par la capacité nominale de l’éprouvette.

Pourquoi la stabilité du procédé d’injection est-elle essentielle ?

La répétabilité du produit dépend directement de la stabilité du procédé de fabrication.

Parmi les paramètres importants figurent notamment :

• la température de la matière ;

• la température du moule ;

• la vitesse d’injection ;

• la pression de maintien ;

• le temps de refroidissement.

Une modification significative de ces paramètres peut influencer les dimensions, la géométrie ou l’état de surface de la pièce.

Pour les consommables destinés à des processus automatisés, le contrôle de ces variables permet de réduire les différences entre les lots.

Noex dispose de ses propres capacités de conception et de fabrication des moules ainsi que de presses à injecter, de robots et de systèmes automatisés de conditionnement pour sa production destinée au secteur des laboratoires.

Cette intégration permet de considérer la géométrie du produit, l’outillage et le procédé de fabrication comme les différentes parties d’un même processus.

Quels matériaux sont utilisés pour fabriquer les éprouvettes ?

Le choix dépend de l’application.

Noex propose notamment des éprouvettes en :

• polypropylène (PP) ;

• polystyrène (PS).

Par exemple, l’éprouvette TR 80 est fabriquée en polypropylène, tandis que certaines autres références sont disponibles en PP ou en PS.

Chaque matériau présente des caractéristiques différentes en matière de transparence, rigidité, résistance chimique et comportement pendant le moulage.

Il faut donc sélectionner le matériau en fonction du protocole de laboratoire et non uniquement sur la base de son coût ou de sa facilité de transformation.

Pourquoi la répétabilité compte-t-elle autant que la précision ?

Une éprouvette conforme isolée ne suffit pas dans une production destinée aux laboratoires automatisés.

Ce qui importe est que les produits conservent leurs caractéristiques fonctionnelles d’un lot à l’autre.

Le contrôle qualité peut notamment porter sur :

• les dimensions ;

• la géométrie ;

• la masse ;

• l’état de surface ;

• l’intégrité du produit ;

• la matière utilisée ;

• la conformité de la version aseptique ou stérile lorsqu’elle est requise.

La stabilité du produit contribue ainsi à réduire le risque de problèmes de positionnement, de manipulation ou de compatibilité avec les équipements.

Dans les laboratoires automatisés, la qualité d’une éprouvette ne dépend donc pas d’un seul paramètre. Elle résulte de l’association entre une géométrie répétable, un matériau adapté, un moule précis et un procédé d’injection correctement maîtrisé.

FAQ

Pourquoi les tolérances dimensionnelles des éprouvettes sont-elles importantes ?

Les systèmes automatisés utilisent des racks, des mécanismes de préhension et des positions de travail définies. Des variations excessives de diamètre, de hauteur ou de géométrie peuvent donc réduire la compatibilité du tube avec l’équipement.

Quelles caractéristiques influencent le pipetage automatisé ?

Le diamètre, la hauteur, la géométrie du fond, la rectitude du tube et son positionnement dans le rack peuvent influencer la manière dont l’embout de pipetage accède à l’échantillon.

Pourquoi l’état de surface intérieur est-il important ?

Une surface régulière facilite le contact avec les liquides et limite les irrégularités susceptibles de retenir localement des résidus. L’effet réel dépend cependant également du matériau et du liquide utilisé.

Comment le moulage par injection influence-t-il la qualité des éprouvettes ?

La température de la matière et du moule, la pression de maintien ainsi que le refroidissement peuvent influencer les dimensions, les déformations et l’état de surface du produit fini.

Pourquoi faut-il contrôler le retrait du matériau ?

Le retrait accompagne naturellement le refroidissement d’un polymère. S’il n’est pas correctement pris en compte lors de la conception du moule et du réglage du procédé, il peut modifier les dimensions ou la géométrie de l’éprouvette.

Quels plastiques sont utilisés pour les éprouvettes de laboratoire ?

Le polypropylène et le polystyrène font partie des matériaux couramment utilisés. Le choix dépend notamment des exigences de transparence, de résistance chimique, de rigidité et du protocole de laboratoire.

La qualité d’une éprouvette peut-elle influencer un processus analytique ?

Oui. Une géométrie incompatible, un mauvais positionnement ou des caractéristiques de surface inadaptées peuvent perturber certaines étapes de manipulation ou de pipetage. L’importance de cet effet dépend toutefois de l’équipement et de la méthode analytique utilisés.
